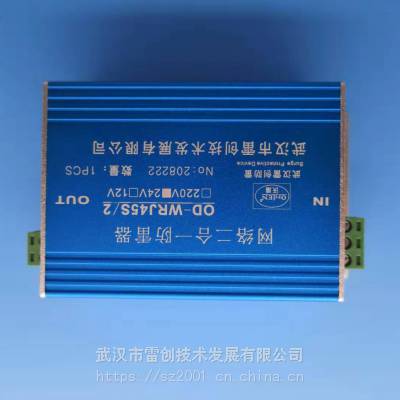

| 产品特性：防雷电 | 是否进口：否 | 产地：武汉 |
| 加工定制：否 | 品牌：OrdEN | 型号：OD-WRJ45S-220AC |
| 标称放电电流：385 | 响应时间：5s | 最大操作电压：385 |
| 最大放电电流：385 | 温度范围：-40+80 | 最小包装数：1个 |
| 物料编号：202110 | 规格：10*10*20 |
二合一视频监控防雷器说明书
一、产品介绍：
OD-SH-220AC/2二合一防雷器是根据国家和行业防雷标准开发设计，以及结合公司多年防雷设计经验，对监控系统用摄像机的供电电源、视频传输采用一体化浪涌保护设计，平衡各线路电位。能有效防止雷电浪涌在电源、视频所感应过电压破坏设备；一体化设计，布局合理，接线方便，整体美观，实用性强的特点。
二、产品特点：
◆OD-SH-220AC/2监控防雷器采用多级防护，通流容量大，残压低；
◆OD-SH-220AC/2监控防雷器电源部分采用差模与共模全保护方式，防护效果好；
◆OD-SH-220AC/2节能、环保，接线简易，安装方便；
◆OD-SH-220AC/2纳秒级响应速度；
◆OD-SH-220AC/2一体化结构，体积小，功能完备；
三、技术参数：
型号 | OD-SH-220AC/2 | |
保护范围（线路） | 电源 | 视频 |
工作电压(V) | 220 | 5 |
持续运行电压Uc | 275 | 6 |
传输速率（bps）M | 10 | |
标称放电电流（8/20μs）KA | 5 | 5 |
放电电流（8/20μs）KA | 10 | 10 |
电压保护水平（V） | ≤900 | ≤20 |
接口型号 | 2P接线端子 | BNC |
响应时间Tn（ns） | 25 | 5 |
电源指示 | 正常情况：亮绿灯，劣化：不亮灯 | |
工作环境 | 温度：-20℃~+80℃，相对湿度＜95% | |
外壳材料 | 铝合金外壳 | |
规格尺寸（mm) | 105×64×28 | |
四、产品安装图与尺寸图：
五、产品安装说明：
1.本产品串联安装在摄像机电源线、视频线上，输出端与视频摄像机连接，安装时 与摄像机距离不超过50cm。
2.电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。面板标签标示符号“L/+”为火线或电源正极，“N/-”为零线或电源负极。
3.视频信号连接：输入端与信号通道相连，输出端与视频摄像机相连，不得接反，接口一定要锁紧。
4.适于室内运行，如安装在室外时，应加装防水箱或安装在摄像机防雨罩内。
5.所有接线必须牢固及可靠电气联接。SPD接地线：BVR≧2.5mm?。
防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于1Ω。
