供应沃盾OrdEN电源防雷箱OD-V160KA,一级三相160KA防雷箱

性能简

1.本系列电源防雷箱执行的标准：YD/T1235.1-2002、GB/T18802.1-2002/IEC61643-1:1998

2.本系列电源防雷箱采用金属外壳，外形美观，安装接线方便，核心元件内设***的热熔和过流技术等保护功能，主要适用于电力、邮电通讯、银行、广播电视、机场、化工等重要部门的电源系统防雷；防止单相供电系统由于外界(雷击、电磁干扰等)或系统内部(系统拉合闸效应、感性及容性负载的启动和停止等)引起的脉冲浪涌及瞬间过电压对供电系统以及用电设备带来的损害，以确保各类电子设备的运行；对后功率制。

3. 本系列电源浪涌保护器设有工作指示灯、告警指示灯和告警监控触点（一组常开、常闭触点），监控触点可供用户设置远端（声、光）告警电路。若经长期使用劣化至失效时，监控点改变监控状态（常开变为闭合、常闭变为断开），致使报警电路发出信号，提示用户及时更换。

产品特点：

◎箱体采用钢材制作，阻燃，防腐

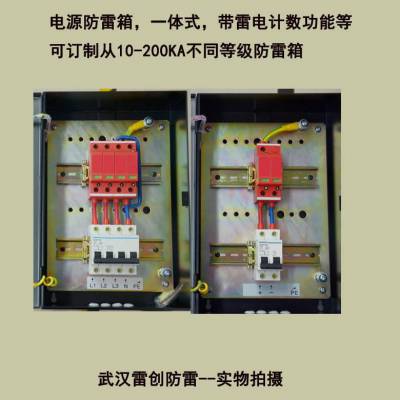

◎防雷单元采用ODEN产品，复合型一体化设计，方便测试和更换

◎带负载过流，过热，失效分离装置

◎显示正常/故障工作状态及过电压自动计数，可提供归较为可靠的保护

◎防雷单元可用用冗作余并联方式，按要求配置各种规格

◎设计合理，免维护，易操作，易安装

◎可根据客户要求订做不同规格型号的产品

技术参数：

避雷器安装要求说明 　　
1、SPD应用于主分配电系统为220V或380V、二、三雷电防护，并联安装在建筑物配电箱或机房的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。

2、安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。

3、在AC供配电系统中，为防止SPD老化短路造成系统故障，SPD安装线路上应有过电流保护器件，并选用有劣化显示功能的SPD； 　　
4、避雷器应尽量安装在被保护设备内，若无法安装在被保护设备内时，必须先将SPD安装在安装盒内，再安装在附近的墙上或靠近被保护设备的其它地方；
5、SPD连接导线长度不宜超过0.5m，接地引线应尽量避免与电源线紧挨平行布设，并宜粗、短、直； 　　
6、当SPD1至SPD2的线距长度小于10米时， SPD2至SPD3的线距长度小于5米时，需要在SPD之间应加装退耦电感； 　　
7、各电源SPD必须安装在交流配电设备的交流输入端，宜采用凯文接线方式连接（将室内接地汇集线与接地引入线连接处断开，断开处的两端分别单独引线接至SPD的接地端）； 　　
8、SPD和空气开关与35mm的标准导轨可靠固定，电源一SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2；电源二SPD连接导线线经不得小于

10mm2,接地导线线径不得小于16mm2；电源三SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2；信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2； 　　
9、电源SPD应以短、直路径接地，SPD的接地线应避免出现“V”形和“U”形弯，连线的弯曲角度不得小于90°，且接地线必须绑扎固定好，松紧适中； 　　
10、SPD连接线的走线要美观，特别是直线、转弯、连接头，***SPD整洁美观，连接牢固可靠； 　　
11、SPD安装完毕后，须由施工单位技术主管再次检查确认，***SPD安装正确、可靠，SPD的接地要求应小于4欧姆；如整个防雷系统采用共用接地时，其冲击接地电阻要求应该≤1欧姆；
