价 格
订货量
￥1230.00
1 - 9
￥1220.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：保护产品 | 是否进口：否 | 产地：德国 |
| 加工定制：否 | 品牌：DEHN | 型号：DG 1000 FM |
| 标称放电电流：15 kA | 响应时间：≤ 25 nss | 最大操作电压：1000 V |
| 最大放电电流：30 kA | 温度范围：-40°C...+80°C | 最小包装数：1个 |
| 物料编号：OD2022 | 规格：103*58*36 | 后备熔丝时短路耐受能：25 kArms |
| 电压保护水平 (Up)：≤ 4.2 kV | 工作状态/故障指示：绿/红 |
采用功能强大的氧化锌压敏电阻，高放电能力
? 快速响应
? “动态热脱扣”，装置而具有了高可靠性
? 故障指示以红色标记出现在监控视窗中
? 用于较高电压系统的特殊设计
低压电气装置，电涌保护，用于防雷分区 0B – 1及后续分区
电涌保护器-2
| DEHNguard? 1000 (FM) |
DEHNguard 1000: 单极、紧凑型电涌保护器，额定电压为UC = 1000 V a.c.
DEHNguard ... FM: 带有供监控设备用遥信端子。（浮动切换触点）
DEHNguard 1000提供给用户的是额定电压为1000V的、紧凑
型、功能强大的电涌保护器。作为单极装置，这些电涌保护器
的应用范围十分。
DEHNguard 1000产品系统不仅以其灵活性著称，更重要的是
它的与众不同的参数，标准。强大的电流放电能力、低
电压保护水平及双倍的“动态热脱扣”的监控和脱扣装置都是
设备可靠性的有力支撑。
特别是DEHN的特殊“动态热脱扣”装置，确保电涌保护
器在的过载情况下，可以转换到的、隔离的工作状态。
除了高性能的压敏电阻的表面温度，电流的泄放强度也可以被
评估。
装置的外观设计也完全配合了应用领域的需要。宽度为两
模的DEHNguard 1000 (FM)完全满足了对较高电压系统规定的所
有的机械要求。
除了以绿/红为标记的、标准的可视指示外， DEHNguard ... FM
具有三极遥信终端。通过遥信触点的浮动切换，根据电路的构
造，遥信信号可连通或断开。
DEHNguard (FM) 可通过接地汇流排EB DG 1000和EB 1 4 9接地。
德国盾电源防雷器DG1000/DG1000FM浪涌保护器/风电光伏防雷模块安装1：部分产品残压可低致0.8KV2：部分产品放电电流，总和可达400KA3：安装方便，可安装在35mm导轨条，自带导致安装端4：产品可插拔，更换更方便5：产品可任意组合，单P，多P都可使用
重载型氧化锌压敏电阻，高放电能力
? “动态热脱扣”装置，高可靠性
? 专门设计用于高系统电压
DG 1000 FM 基本线路图
单极紧凑型电涌保护器，额定电压 UC = 1000 V a.c
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，请勿直拍，对产品感兴趣的，请一定要联系相关业务员！
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，请勿直拍，对产品感兴趣的，请一定要联系相关业务员！
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，对产品感兴趣的，请一定要联系相关业务员！

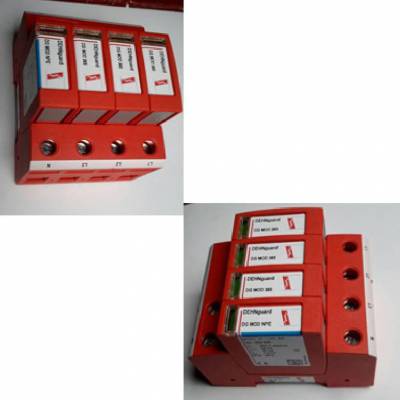

因产品均为实物拍摄，故所有图片，看着都不太清楚，或有些产品型号与实际型号对不上，请不用担心，我们有更，更清楚的各类产品资料及图片，如果对产品感兴趣，请一定要先联系您看到的电话号码，或直接加QQ,由于网络发布广告改版有要求，现不能直接在产品详细页提供联系方式了，请您移步到页，上面有详细的联系方式，请注意！
因产品均为实物拍摄，故所有图片，看着都不太清楚，或有些产品型号与实际型号对不上，请不用担心，我们有更，更清楚的各类产品资料及图片，如果对产品感兴趣，请一定要先联系您看到的电话号码，或直接加QQ,由于网络发布广告改版有要求，现不能直接在产品详细页提供联系方式了，请您移步到页，上面有详细的联系方式，请注意！
型号 DG 1000 DG 1000 FM
货号 950 102 950 112
SPD 依据 EN 61643-11 2 2
SPD 依据 IEC 61643-1/-11 II II
交流持续工作电压 (UC) 1000 V 1000 V
直流持续工作电压 (UC) 1000 V 1000 V
标称放电电流 (8/20 ?s) (In) 15 kA 15 kA
放电电流 (8/20 ?s) (Imax) 30 kA 30 kA
电压保护水平 (Up) ≤ 4.2 kV ≤ 4.2 kV
5KA 时，电压保护水平 (UP) ≤ 3.5 kV ≤ 3.5 kV
响应时间 (tA) ≤ 25 ns ≤ 25 ns
后备熔丝 100 A aM 100 A aM
U≤690 V ac 时，后备熔丝 125 A gL/gG 125 A gL/gG
后备熔丝时短路耐受能力 25 kArms 25 kArms
工作温度范围 (TU) -40°C...+80°C -40°C...+80°C
工作状态/故障指示 绿/红 绿/红
端口数 1 1
小安装导线截面积 1.5 mm2 单股线/软线 1.5 mm2 单股线/软线
DG 1000/DG 1000FM 产品安装注意事项
1.本产品串联安装在摄像机电源线、网络信号线上，输出端与视频摄像机连接，安装时与摄像机距离不超过 50cm。
2.电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。面板标签标示符号“L/+”为火线或电源正极，“N/-”为零线或,电源负极。
3.网络信号连接：输入端与信号通道相连，输出端与视频摄像机相连，不得接反，接口一定要锁紧。
4.适于室内运行，如安装在室外时，应加装防水箱或安装在摄像机防雨罩内。
5.所有接线必须牢固及可靠电气联接。SPD 接地线：BVR≧2.5mm?
6.防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于 4Ω。
