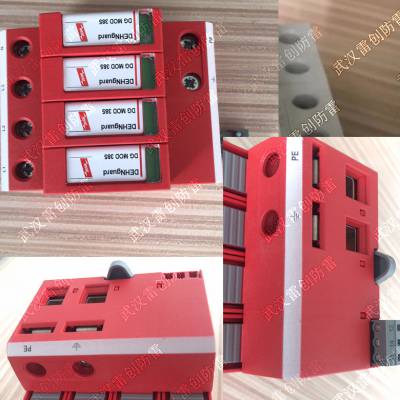

DEHNguard S385/275/440/320/600电源防雷模块，单极可插拔电涌保护器，由底座和插入式保护模块组成，多用途电涌保护器，由底座和插入式保护模块组成? 高放电能力，高容量氧化锌压敏电阻? “动态热脱扣”SPD监控装置，高可靠性。

型号 D具有高雷电通流能力，适用于电源系统防雷保护
◆  性能；
◆  适用于不同电网制式，保护更
◆  35mm导轨安装，标准模块化设计
◆  具备劣化显示窗口，并可配有远程遥信输出接口；
◆  外壳采用高阻燃的材料，性能高；
◆  节能，环保，安装简单，方便，无须特殊维护
◆  产品颜色,款式众多,符合各种审美要求!
◆  …/4 四片组合用,三相
◆  …/2 两片组合用,单相G S 48 DG S 75 DG S 150 DG S 275 DG S 320 DG S 385 DG S 440 DG S 600
货号 952 078 952 071 952 072 952 070 952 073 952 074 952 075 952 076
SPD 依据 EN 61643-11 2 2 2 2 2 2 2 2
SPD 依据 IEC 61643-1/-11 II II II II II II II II
交流持续工作电压 (UC) 48 V 75 V 150 V 275 V 320 V 385 V 440 V 600 V
直流持续工作电压 (UC) 60 V 100 V 200 V 350 V 420 V 500 V 585 V 600 V
标称放电电流 (8/20 ?s) (In) 10 kA 10 kA 15 kA 20 kA 20 kA 20 kA 20 kA 15 kA
放电电流 (8/20 ?s) (Imax) 25 kA 40 kA 40 kA 40 kA 40 kA 40 kA 40 kA 30 kA
电压保护水平 (UP) ≤ 0.3 kV ≤ 0.4 kV ≤ 0.7 kV ≤ 1.25 kV ≤ 1.5 kV ≤ 1.75 kV ≤ 2 kV ≤ 2.5 kV
5kA时，电压保护水平 (UP) ≤ 0.25 kV ≤ 0.35 kV ≤ 0.55 kV ≤ 1 kV ≤ 1.2 kV ≤ 1.35 kV ≤ 1.7 kV ≤ 2 kV
响应时间 (tA) ≤25 ns ≤ 25 ns ≤ 25 ns ≤ 25 ns ≤ 25 ns ≤ 25 ns ≤ 25 ns ≤ 25 ns
后备熔丝 125 A gL/gG 125 A gL/gG 125 A gL/gG 125 A gL/gG 125 A gL/gG 125 A gL/gG 125 A gL/gG 100 A gL/gG
后备熔丝时
短路耐受能力 50 kArms 50 kArms 50 kArms 50 kArms 25 kArms 25 kArms 25 kArms 25 kArms
暂态过电压 (TOV) (UT) 70 V / 5 sec. 90 V / 5 sec. 175 V / 5 sec. 335 V / 5 sec. 335 V / 5 sec. 385 V / 5 sec. 580 V / 5 sec. 600 V / 5 sec.
TOV 特性 耐受 耐受 耐受 耐受 耐受 耐受 耐受 耐受
工作温度范围 (TU) -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C -40°C...+80°C
工作状态/故障指示 绿/红 绿/红 绿/红 绿/红 绿/红 绿/红 绿/红 绿/红
端口数 1 1 1 1 1 1 1 1
