| 产品特性：保护产品 | 是否进口：否 | 产地：武汉 |
| 加工定制：否 | 品牌：沃盾 | 型号：OD-TK-TNC |
| 保护等级：3 | 防爆功能：可选 | 最大操作电压：350V |
| 最大放电电流：10KA | 标称放电电流：5KA | 尺寸：35*75*35 |
| 接线方式：串联 | 外壳材质：黄铜 | 温度范围：-40-85 |
| 响应时间：10ns |

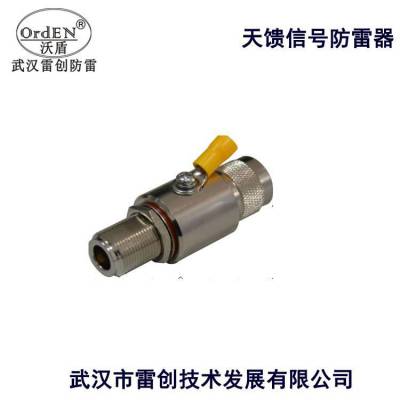

天馈信号防雷器,公制,英制均可生产销售-高雷电流通流能力。工作频带宽。 驻波比小，插入损耗低。内置可更换式放电管，安装维护简单
沃盾OD-TK-TNC头天馈信号防雷器,传输速度2.5G-5.8G-高雷电流通流能力可达10KA。工作频带宽可达5.8G或更高。驻波比小，插入损耗低小于0.2db。内置可更换式放电管，安装维护简单
| 产品型号 | OD-TK-TNC | ||||||
| 接口方式 | F型接口 | ||||||
| 持续工作电压Uc | 75V | ||||||
| 保护水平Up | 600V | ||||||
| 标称放电电流(8/20μs)In | 5KA | ||||||
| 放电电流(8/20μs)Imax | 10KA | ||||||
| 反应时间Ta | ≤10ns | ||||||
| 传输功率 Pt | 150W | ||||||
| 驻波比 Swr | ≤1.2 | ||||||
| 特性阻抗 | 50Ω | ||||||
| 插入损耗 | ≤0.2dB/1.5 GHz | ||||||
| 频率范围 | DC ～ 2.5GHZ | ||||||
| 外壳材料 | 黄铜 | ||||||
| 外壳防护等 | IP20 | ||||||
| 接地电阻Ω/线径 | ≤4Ω / 2.5mm2 | ||||||
| 工作温度范围 | -40℃～+70℃ | ||||||
| 空气相对湿度 | 30％～85％ | ||||||
| 尺寸 | 53*25*25mm | ||||||
