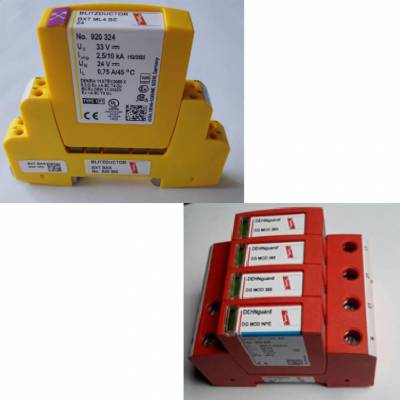

产品数据表: BLITZDUCTOR? XT – SPD模块
BXT ML4 BE 24 (920 324)
■ 内置LifeCheck SPD 监控功能
■ 用于四根单线的优化保护
■ 用于防雷分区0A– 2及后续分区
相关信息，不承担责任
BXT ML4 BE 24 基本线路图 BXT ML4 BE 24 尺寸图
内置LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于非平衡接口的共模干扰的4根线防护。LifeCheck探测到热/电过载之后，SPD应该被更
换。 DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

型号 BXT ML4 BE 24
货号 920 324
SPD监控装置 LifeCheck
SPD 分类M
标称电压 (UN) 24 V
直流持续工作电压 (UC) 33 V
交流持续工作电压 (UC) 23.3 V
标称电流 (45 °C) (IL) 0.75 A
D1 总雷电冲击电流(10/350 μs) (Iimp) 10 kA
D1 每线雷电冲击电流(10/350 μs) (Iimp) 2.5 kA
C2 总标称放电电流(8/20 μs) (In) 20 kA
C2 每线标称放电电流(8/20 μs) (In) 10 kA
线-线电压保护水平IimpD1 (Up) ≤ 102 V
线-PG 电压保护水平IimpD1 (Up) ≤ 66 V
线-线电压保护水平1 kV/μs C3 (Up) ≤ 90 V
线-PG电压保护水平1 kV/μs C3 (Up) ≤ 45 V
每线串联阻抗 1.8 ohms
线-PG截止频率 (fG) 6.8 MHz
线-线电容 (C) ≤ 0.5 nF
线-PG电容 (C) ≤ 1.0 nF
工作温度范围 (TU) -40 °C ... +80 °C
防护等（SPD模块插入后） IP 20
安装方式 底座 BXT BAS / BSP BAS 4
接地方式 底座 BXT BAS / BSP BAS 4
外壳材质 聚酰胺PA 6.6
颜色 黄色
测试标准 IEC 61643-21 / EN 61643-21, UL 497B
认证 CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL类别 SIL3 *)
ATEX 认证 DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证 DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1) 2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2) 2516389: Class I Zone 2, AEx nA IIC T4
重量 38 g
税号 85363010
贸易项目代码 4013364109056
包装 1 件
*) 详细信息见 www.dehn.de
由于技术更新，我们保留对产品性能、结构、技术、尺寸、重量和材料的更新权，且无需公布相关数据。
