价 格
订货量
￥985.00
1 - 9
￥978.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：保护产品 | 是否进口：否 | 产地：德国 |
| 加工定制：否 | 品牌：OBO | 型号：MDP-2/D-24-T-10 |
| 标称放电电流：5KA | 响应时间：10mAs | 最大操作电压：41V |
| 最大放电电流：10KA | 温度范围：-40-85 | 最小包装数：1个 |
| 物料编号：OD2022 | 规格：10*20*20 |

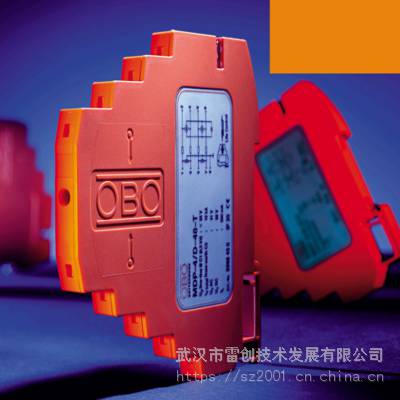

OBO信号防雷器MDP-2/D-24-T-10,4-20mA信号测量模块
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，请勿直拍，对产品感兴趣的，请一定要联系相关业务员！
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，请勿直拍，对产品感兴趣的，请一定要联系相关业务员！
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，对产品感兴趣的，请一定要联系相关业务员！
因产品均为实物拍摄，故所有图片，看着都不太清楚，或有些产品型号与实际型号对不上，请不用担心，我们有更，更清楚的各类产品资料及图片，如果对产品感兴趣，请一定要先联系您看到的电话号码，或直接加QQ,由于网络发布广告改版有要求，现不能直接在产品详细页提供联系方式了，请您移步到页，上面有详细的联系方式，请注意！
因产品均为实物拍摄，故所有图片，看着都不太清楚，或有些产品型号与实际型号对不上，请不用担心，我们有更，更清楚的各类产品资料及图片，如果对产品感兴趣，请一定要先联系您看到的电话号码，或直接加QQ,由于网络发布广告改版有要求，现不能直接在产品详细页提供联系方式了，请您移步到页，上面有详细的联系方式，请注意！
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，请勿直拍，对产品感兴趣的，请一定要联系相关业务员！
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，请勿直拍，对产品感兴趣的，请一定要联系相关业务员！
重点说明，请仔细阅读 价格都是随意写的，不是真实价格，对产品感兴趣的，请一定要联系相关业务员！
因产品均为实物拍摄，故所有图片，看着都不太清楚，或有些产品型号与实际型号对不上，请不用担心，我们有更，更清楚的各类产品资料及图片，如果对产品感兴趣，请一定要先联系您看到的电话号码，或直接加QQ,由于网络发布广告改版有要求，现不能直接在产品详细页提供联系方式了，请您移步到页，上面有详细的联系方式，请注意！
主要性能要求
5.1 电气性能要求
5.1.1 电气连接
接线端子应设计成能连接制造厂规定的小和截面的电缆。
5.1.2 电压保护水平
SPD的限制电压不应超过由制造厂规定的电压保护水平。
5.1.3 冲击电流试验
当制造厂声明满足I、II或III试验要求时，SPD应按该要求进行试验。
5.1.4 动作负载试验
在施加持续工作电压Uc时，SPD应能承受规定的放电电流，且其特性没有不可接受的变化。
5.1.5 SPD的脱离器
SPD可带SPD脱离器（可以是内部或者外部的，或两者都有）。它们的动作应有指示。
5.1.6 电气间隙和爬电距离
SPD应具有足够的电气间隙和爬电距离。
因产品均为实物拍摄，故所有图片，看着都不太清楚，或有些产品型号与实际型号对不上，请不用担心，我们有更，更清楚的各类产品资料及图片，如果对产品感兴趣，请一定要先联系您看到的电话号码，或直接加QQ,由于网络发布广告改版有要求，现不能直接在产品详细页提供联系方式了，请您移步到页，上面有详细的联系方式，请注意！
| MDP用于各种设备测量和控制电路的防雷精细保护，防止它们受到浪涌过电压的损坏。超薄设计8.7mm及多线数式设计非常适合用于狭小空间内，多对线需要保护的情况。产品提供5V,24V和48V三种电压等，以及2线，3线，4线三种保护线数。适用于同线数，不同电压的各种现场要求。产品内部串联2.35欧电阻，它的低电容性和电感性保护电路使其传输频率可达100MHz.因此可应付各种高频线路的需要。产品的内部电路结构使得其可用于从电压控制信号到4-20mA传感器在内的所有类型的测量和控制电路 |
| 另外，我们可以使用型号为VB-MDP/10-MD的连接桥，可将多个避雷器连接起来。这样可使多个MDP保护装置共享等电位联结。在避雷器MDP之间提供低电阻连接。 |
| 测试，我们经过需要对数据线路内过压保护装置进行功能测试。在这种情况下，更为重要的是必须确保在进行测试时不对数据信号造成任何不利影响。 |
| OBO开发了 Life control 测试装置，可在内部 保护部件工作时对MDP进行测试。测试时不会对当时的测试电路及数据 信号造成任何影响或中断。测试时不需要拆下防雷器，也不需要切断信号电路。使用“life control"测试装置，通过测试探针接触被测的防雷器，内置的微处理器将测试结果显示在所附带的OLED显示屏上，并伴有声音信号。测试探针中安装有LED灯，因此在黑暗的配电箱中测试时能提供照明。以便 找准位置。 |
| 安装：35mm安装。 |
| 产品特性及使用优点 |
| 多保护线路，可对多对线进行保护 |
| 可在工作状态下进行测量，适用于不同区域及频率范围 |
| 超薄设计仅为8.7mm 可以安装在可用空间非常小的配电箱中 |
| 内部各元器件精密配合，达到防雷效果 |
| 型号 MDP--4/D-5-T |
| 保护线路：2/3/4 |
| 交流工作电压：7-41V |
| 直流工作电压：10-58V |
| 额定负载电流：580mA |
| 标放电电流：5KA |
| 放电电流：10KA |
| 电压保护水平：35-90V |
| 串联电阻：2.35Ohm |
| 插入损耗：3dB |
| 保护等：IP20 |
| 宽度：8.7mm |
产品安装注意事项
1.本产品串联安装在摄像机电源线、网络信号线上，输出端与视频摄像机连接，安装时与摄像机距离不超过 50cm。
2.电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。面板标签标示符号“L/+”为火线或电源正极，“N/-”为零线或,电源负极。
3.网络信号连接：输入端与信号通道相连，输出端与视频摄像机相连，不得接反，接口一定要锁紧。
4.适于室内运行，如安装在室外时，应加装防水箱或安装在摄像机防雨罩内。
5.所有接线必须牢固及可靠电气联接。SPD 接地线：BVR≧2.5mm?
6.防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于 4Ω。
